Firma SCS Jablonec je výhradním distributorem výrobků německé firmy
NÜGA Galvanotechnische Elektrowär-me GmbH na českém a slovenském trhu.

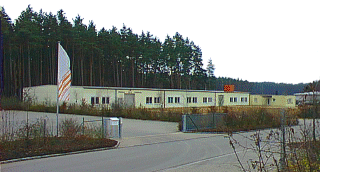

Společnost NÜGA se sídlem v Georgensgmünd vyrábí bezpečnostní ponorná
průmyslová topná tělesa včetně příslušné regulační techniky a
prostřednictvím distributo-rů tyto díly dodává po celé Evropě. Sortiment
ponorných topných těles je určen především pro průmyslové použití v
galvanizovnách a chemických provozech. Společnost NÜGA vyrábí a
dodává tělesa vhodná k ohřevu většiny chemických roztoků, odmašťovacích
lázní, oleje, vody, atd., včetně průtokových ohřívačů a ohřívačů vzduchu do
sušících pecí. Společnost
NÜGA klade velký důraz na kvalitní a cenově dostupné výrobky spolu s
odborným servisem a velmi krátkou dodací lhůtou.
Tyčová topná tělesa - malá
Tato tělesa jsou určena k montáži na bok
lázně a jsou vhodná především pro menší nádrže.
Dostupné materiály plášťů:
• Křemenné sklo Ø22 a 32 mm
•
Technické sklo Ø32 mm
• PTFE/Teflon Ø31 mm
• Nerezová ocel 1.4571 Ø20 a 28 mm
• Nerezová ocel
1.4539 Ø27 mm
• Titan Ø28 mm
Možnosti napájení: 230V
Možnosti výkonů:
200 - 2000W
Výrobní délky: 150 - 800 mm

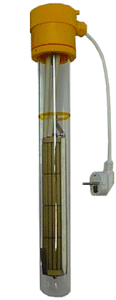

Tyčová topná tělesa - velká
Tato tělesa jsou určena k montáži na bok
lázně a jsou vhodná především pro střední a velké nádrže.
Dostupné materiály plášťů:
• Křemenné sklo Ø46 a 51 mm
• Technické sklo Ø54 mm
•
Porcelán Ø54 mm
• PTFE/Teflon Ø49 mm
• Ocel St 34-2 Ø44,5 a 54 mm
• Nerezová ocel 1.4571
Ø44,5 a 54 mm
• Nerezová ocel 1.4539 Ø44,5 mm
• Speciální nerezová
ocel "S" Ø44,5 mm
• Titan Ø45 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 400 - 8000W
Výrobní délky: 315 - 3150 mm
Úhlová topná tělesa
 Tato
tělesa jsou vhodná především pro nádrže s nízkou hladinou kapaliny, topná
vložka je umístěna ve spodním rameni
Dostupné materiály plášťů:
• Technické sklo Ø32 mm
• Ocel St 34-2
Ø28, 45 a 54 mm
• Nerezová ocel 1.4571 Ø28, 44,5 a 54 mm
• Nerezová ocel 1.4539 Ø27 a 44,5 mm
• Speciální
nerezová ocel "S" Ø44,5 mm
• Titan Ø28 a 45 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 750 - 18000W
Výrobní délky (spodního ramene): 315 - 3150
mm
Vysokovýkonná vodotěsná tyčová topná tělesa
Tato tělesa jsou vhodná především pro výhřev na vysokou teplotu a díky své
vodotěs-nosti jsou vhodná do provozů s vysokou koncentrací vlhkosti a par.
Dostupné materiály plášťů:
• Ocel St 34-2 Ø28, 45 a 54 mm
• Ocel St 37-2 (bezešvá) Ø57
mm
• Nerezová ocel 1.4571 Ø28, 42,4, 44,5 a 54 mm
• Nerezová ocel 1.4539 Ø27 a 44,5 mm
• Speciální
nerezová ocel "S" Ø44,5 mm
• Titan Ø28 a 45 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 1450 - 8000W
Výrobní délky: 500 - 1600 mm
Vysokovýkonné závěsné registry
Tato tělesa jsou vhodná především do nádrží kde není dostatek místa pro
připevňo-vací hlavice, jsou vhodná pro výhřev na vysokou teplotu, díky své
vodotěsnosti jsou vhodná do provozů s vysokou koncentrací vlhkosti a par a
vyznačují se velkým výko-nem na malé ploše.
Dostupné materiály plášťů:
• Ocel St 34-2 Ø28, 45 a 58 mm
• Ocel St 37-2 (bezešvá) Ø57
mm
• Nerezová ocel 1.4571 Ø28, 44,5 a 54 mm
• Nerezová ocel 1.4539 Ø27 a 44,5 mm
• Speciální nerezová
ocel "S" Ø44,5 mm
• Titan Ø28 a 45 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 1500 - 25000W
Výrobní délky topných válců: 240 - 890 mm
Počet topných válců: 1 - 8
Topné tyče
Tyto topné tyče jsou vhodné především pro ohřev nádrží s minimálním
prostorem pro topná tělesa, mají vysokou vari-abilitu a dají se naohýbat do
téměř jakéhokoliv tvaru.
Dostupné materiály plášťů:
• PTFE/Teflon Ø13 mm
• Nerezová ocel 1.4571 Ø10 mm
•
Titan Ø10 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 200 - 12000W
Výrobní délky: 500 - 13000 mm
Patronová a šroubovací topná tělesa
Tato tělesa jsou vhodná pro svislou i vodorovnou montáž a jejich použití je
velice různorodé, především do sušících zařízení, olejo-vých lázní,
pekařských pecí, varných kotlů, horkých oplachovacích lázní atd.
Dostupné materiály plášťů:
• Ocel St 34-2 Ø36 - 54 mm
• Nerezová ocel 1.4571 Ø36 - 54
mm
• Další materiály zakázkově
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 400 - 18000W
Výrobní délky: 175 - 2000 mm
Možnosti uchycení: dle dohody (závit,
příruba atd.)
Průměry samostatných topných patron: 32, 39, 45 a 57 mm
Izolovaná tyčová topná tělesa
Tato tělesa jsou určena k montáži na bok vany, mají vnitřní speciální
izolaci s plně funkčním ochranným vodičem a jsou vhodná především pro ohřev
elektrolytických lázní. Díky tomu, že ochranný vodič není vodivě spojen s
pláštěm, nedochází k nežádoucímu ovlivňování pro-bíhajícího galvanického
procesu a dalším nežádoucím účinkům, jako je například usazování kovových
nánosů na plášti tělesa.
Dostupné materiály plášťů:
• Ocel St 34-2 Ø45 a 54 mm
• Nerezová ocel 1.4571 Ø54 mm
• Speciální nerezová ocel "S" Ø44,5 mm
• Titan Ø45 mm
Možnosti napájení: 230V, 2x400V, 3x400V
Možnosti výkonů: 750 - 3150W
Výrobní délky: 315 - 1000 mm

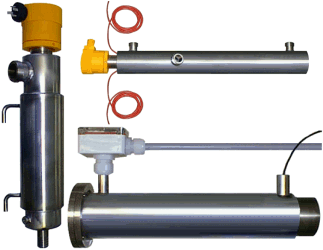

Speciální topná tělesa a zařízení
Ukázky některých speciálních těles a
zařízení:
U těchto speciálních těles nelze vyjmenovat všechny typy, za zmínku stojí
například hvězdicová topná tělesa, ohřívače vzduchu, průtoková topná tělesa
a tělesa do uzavřených nádrží (tanků). Jsme samozřejmě schopni dodat téměř
jakýkoliv speciální typ z dostupných materiálů dle požadavků a přání
zákazníka.

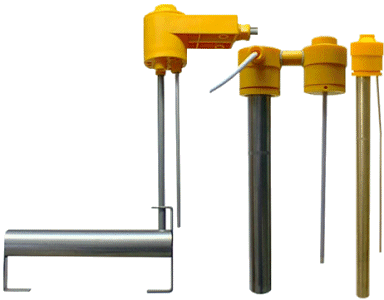

Topná tělesa s vestavěným teplotním
regulátorem
 Součástí
těchto topných těles je vestavěný analo-gový termostat s možností regulace
teploty v roz-mezí 10 - 120°C. Tato tělesa je možné dodat v tyčovém nebo
úhlovém provedení. Tělesa jsou vhodná především pro menší nádrže ve kterých
je třeba automaticky udržovat konstantní teplotu.
Dostupné materiály plášťů:
• Křemenné sklo Ø51 mm
• Technické sklo Ø54 mm
•
Porcelán Ø54 mm
• PTFE/Teflon Ø49 mm
• Ocel St 34-2 Ø42 a 45 mm
• Nerez 1.4571 Ø40 a 44,5 mm
• Nerez 1.4539 Ø44,5 mm
• Speciální nerez ocel "S" Ø44,5 mm
• Titan Ø45 mm
Možnosti napájení: 230V
Možnosti výkonů:
630 - 3500W
Výrobní délky: 315 - 1000 mm

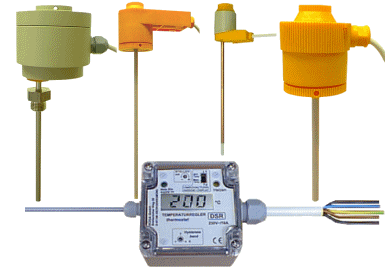

Teplotní regulátory a omezovače
 Klasické
tyčové teplotní regulátory a omezovače v analogovém i digitálním provedení
vhodné pro přímé připojení k topným tělesům a jejich násled-né regulaci.
Digitální teplotní regulátory a omezo-vače mají navíc možnost přepínat
zobrazení mezi aktuální teplotou v lázni a uživatelem nastave-nou vypínací
teplotou.
Dostupné materiály plášťů:
• PTFE/Teflon Ø5 a 10 mm
• Nerez 1.4571 Ø8 mm
•
Polypropylen (PP) Ø10 mm
• Silikon Ø4 mm
Možnosti uchycení: dle dohody (závit,
příruba aj.)
Délky tyčové: 310, 510 a 810 mm
Délky flexibilní: 150,
300, 800, 1000 a 1500 mm

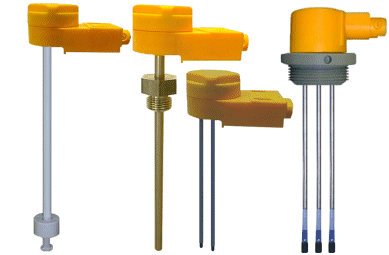

Hladinová, teplotní a kombinovaná
čidla
 Hladinová
čidla pracující na vodivostním nebo plovákovém principu s pomocí příslušné
elektro-niky ovládají topná tělesa nebo čerpadla. Teplot-ní čidla s pomocí
příslušné elektroniky chrání top-ná tělesa a lázně před překročením mezní
teplo-ty. Kombinovaná čidla obsahují hladinové i tep-lotní čidlo.
Dostupné materiály plášťů:
• PTFE/Teflon
• Ocel St 34-2
• Nerezová ocel
1.4571
• Polypropylen PP
• Hasteloy
• Titan
Délky hladinových čidel: 30 - 5000 mm
Počet snímacích elektrod: 1 - 5
Délky teplotních čidel: 30 - 5000 mm
Teplotní rozsah: 0 - 200°C
Analogové a digitální regulační
spínací skříně
S těmito elektronickými zařízeními je možné automaticky řídit a ovládat
potřebné procesy tak, aby se předešlo případným haváriím v důsledku přehřátí
topných těles, lázně nebo nežádoucímu poklesu hladiny a tím chodu topných
těles na sucho.
Ukázky regulačních spínacích skříní:
Regulační spínací skříně dva v jednom: ohřev + regulace teploty
Regulační spínací skříně čtyři v jednom: ohřev + regulace teploty +
teplotní omezovač + hladinoměr
Regulační technika je typově velmi obsáhlá a proto jsme schopni navrhnout
vhodné řešení téměř pro jakékoliv technologické a provozní požadavky
zákazníka.
Na všechny výrobky jsme schopni dodat veškeré náhradní díly které lze
vyměnit a v případě závady na elektric-kém zařízení poskytujeme kompletní
servis.
Standardní katalogové díly jsme schopni dodat do jednoho týdne,
zakázkové díly obvykle do 14ti dnů a v přípa-dě nutnosti (porucha, havárie
atd.) jsme schopni potřebné díly dodat přednostně do 72 hodin.
Zde si můžete stáhnout tabulku chemické odolnosti plášťů topných těles a
příslušenství ve formátu PDF:
Zde si můžete stáhnout náš poptávkový formulář ve
formátu PDF:
